Монтаж кровли из металлочерепицы

Металлочерепица это оцинкованная стальная пластина толщиной 0.5 мм, которая покрыта пассивирующими и грунтующими красками и поверх них полимерным покрытием толщиной 35 – 50 микрон.

Инструкция по монтажу металлочерепицы

Несущая конструкция кровли – стропильная система. После ее устройства можно приступить к монтажу кровельной системы, в данном случае к монтажу металлочерепицы.
Особое внимание необходимо уделять транспортировке. Металлочерепицу перевозят на ровном прочном основании. Длина кузова автомобиля, перевозящего металлочерепицу, должна быть не меньше длины упаковки металлочерепицы. При разгрузке листов надо соблюдать условие: один человек на 1.5 погонных метра листа, но не менее двух человек. Переносят листы в вертикальном положении, при этом не допуская перегибов. Если возникает необходимость хранить листы металлочерепицы более месяца, листы укладываю на ровную поверхность и складывают в стопку не выше 70 см, перекладывая каждый лист деревянными брусками одинаковой толщины.

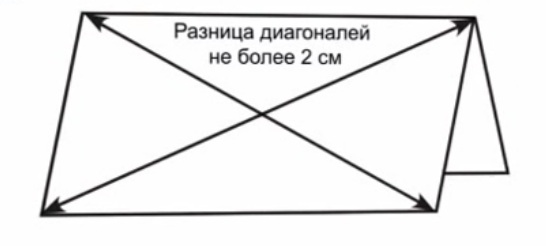

Во время установки стропил осуществляют проверку прямоугольности скатов. Разница диагоналей должна составлять не более 2 см. (рис 1), при этом все стропильные доски должны находиться в одной плоскости.

Рис. 1

Существует два вида кровли – теплая и холодная. Принципиальное различие между ними в том, что в теплой кровле теплоизоляцию прокладывают в плоскости стропил, а при устройстве холодной кровли – в плоскости перекрытия (рис 2).

Рис. 2

Монтаж гидроизоляции

Рис. 3

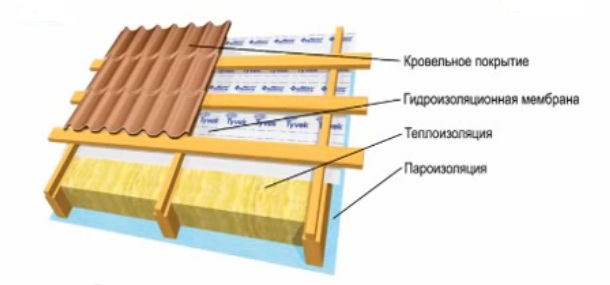

Гидроизоляцию используют для того, чтобы защитить теплоизоляцию от конденсата. Конденсат образуется на внутренней стороне кровельного покрытия при понижении внешней температуры (рис. 3).

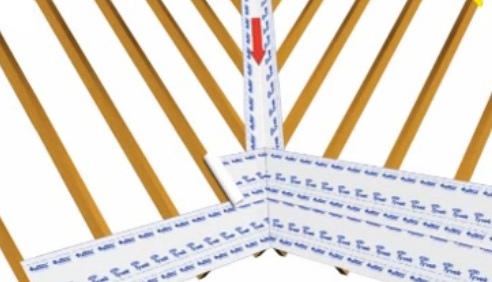

Монтаж гидроизоляции начинают с ендов (рис. 4). Для этого рулон гидроизоляционной мембраны раскатывают сверху вниз на всю длину ендовы. Потом рулоны мембраны раскатывают по стропилам в горизонтальном направлении без провисаний. Рулоны раскатывают от карниза к коньку с нахлёстом в 15-20см. Стыки мембран необходимо проклеить специальной клейкой лентой и зафиксировать ее спадающими брусками контробрешётки 50X50 мм.

Рис. 4

Монтаж обрешетки

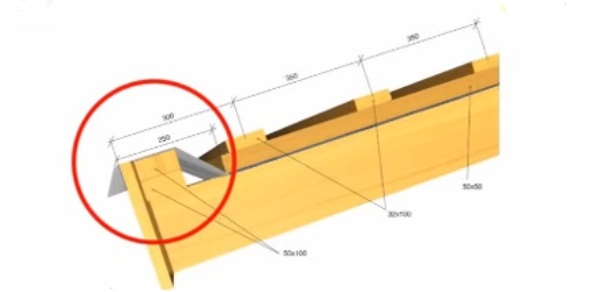

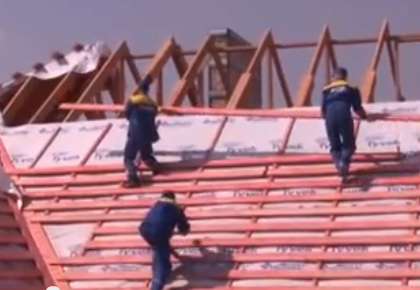

Сначала вдоль карнизного свеса прибивают две доски 50X100 мм., а гидроизоляцию выводят поверх досок. Поверх спадающих брусков контробрешетки с шагом равным шагу волны металлочерепицы горизонтально закрепляют доски обрешетки 32X100 мм. Монтаж обрешетки ведут от карниза к коньку (снизу вверх). На коньке набивают дополнительную доску обрешетки на каждом скате.

Ендова

В месте внутреннего излома кровли устраивают ендову. В ендове устраивают сплошную обрешётку(рис. 5). По нижним планкам ендовы осуществляется сток воды. Верхние планки служат декоративным элементом металлочерепичной кровли. Их устанавливают и крепят к обрешетке саморезами. При стыковке планок делают нахлест 10-15 см. Стыки планок герметизируют.

Рис. 5

Монтаж планок примыкания

Монтаж планок примыкания начинают с нижнего фартука трубы. Прикладывают планку фартука к трубе и отмечают верхнюю линию примыкания на трубе. Затем по намеченной линии пробивают штробу. После штробления пыль убирают жесткой щеткой, а штробу промывают водой. Вставленный в штробу край планки фартука герметизируют, а саму планку крепят к обрешётке саморезами. Под нижнюю планку фартука подводят плоский лист с отбортовками, предназначенный для стока воды, так называемый «галстук». «Галстук» доводят до карниза крыши. Далее монтируют боковые стенки фартука, а затем верхнюю.
Далее монтируют листы металлочерепицы. Верхний фартук устанавливают после монтажа металлочерепицы в той же последовательности, что и нижний фартук, то есть сначала нижнюю планку, затем боковые, затем верхнюю (рис. 6).

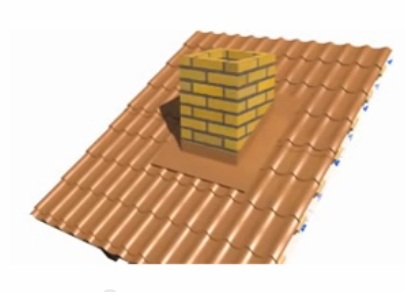

Рис. 6

Монтаж карнизной планки и водосточной системы

Вначале устанавливают держатели желоба. На нижней доске обрешётке отмечают расстояние в 50 см и по отметкам закрепляют на саморезах держатели. Крепят на держателях сам желоб, предварительно инструментом для резки металла прорезав отверстие диаметром 10см под выпускную воронку. Крепят саму воронку.
Нижний край карнизной планки должен перекрывать край желоба. Карнизную планку прикрепляют к нижней доске обрешётки саморезами. на карнизную планку крепят соединительную ленту. Поверх нижней доски обрешетки и карнизной планки выводят гидроизоляцию и фиксируют ее соединительной лентой.

Подготовка листов металлочерепицы

Листы металлочерепицы кладут на ровное устойчивое основание. Отмечают нужное место разреза. Для раскроя листов используют инстркмент для резки металла. не допускается использование инструмента такого как «болгарка».
Места срезов во избежание коррозии обрабатывают ремонтной эмалью для полимерных покрытий.
Подъем металлочерепицы на кровлю осуществляется при помощи ремней или лаг (рис. 7)

Рис. 7

Укладка и крепление листов металлочерепицы

При длине листов равных длине ската первый лист выравнивают по карнизу и торцу крыши. Крепление листов осуществляют кровельными саморезами с ЭПДМ-прокладкой и головкой в цвет листа. В местах прилегания к обрешетке в прогиб волны саморезы вкручивают в шахматном порядке через одну волну. Если монтаж ведется слева направо, то край второго листа подкладывают под край первого. Если справа налево, то второй лист накладывают на первый с перехлестом в одну волну. Выбор направления монтажа зависит от удобства работы. Монтаж начинают со стороны, где нет скосов и срезов, то есть, нет необходимости обрезки листа, и ведут укладку в сторону примыкания другого ската, то есть к косому коньку или ендове между скатами.
Следующие листы монтируют аналогично.

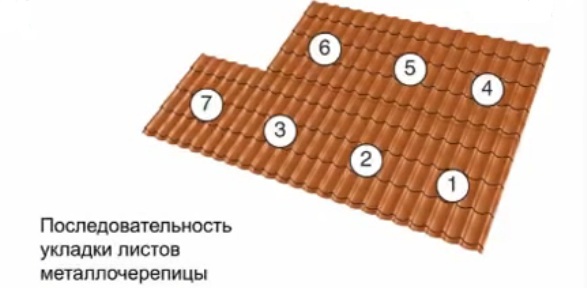

При длине листов металлочерепицы меньшей длины ската нужно стыковать листы по длине. Схема укладки показана на рис. 8.

Рис. 8

Монтаж планок конька и торцевых планок

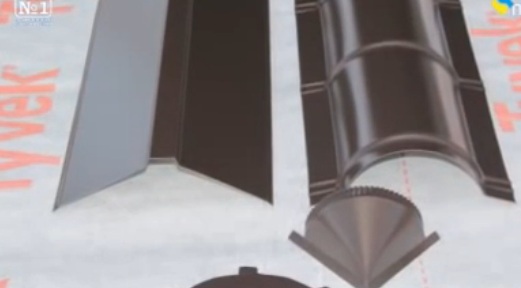

Планки конька могут быть плоскими и круглыми (рис. 9). Сначала устанавливается коньковая заглушка, затем планку укладывают на конек, подложив под нее специальный уплотнитель. Планку фиксируют кровельными саморезами с шагом через одну волну.
На торцы крыши устанавливают торцеые планки. Сбоку их закрепляют кровельными саморезами, а сверху коньковыми.

Монтаж аксессуаров

Следующим этапом устройства кровли из металлочерепицы будет монтаж проходных элементов – антенных выходов, вытяжки, вентиляционных элементов.

Снегозадержатели монтируются при помощи кронштейнов, которые устанавливаются в низ волны металлочерепицы в месте расположения обрешетки. Между кронштейнами и металлочерепицей помещают резиновые прокладки. Затем кронштейны фиксируют болт-шурупами. Расстояние между кронштейнами обычно указано в инструкции по установке снегозадержателя. В кронштейны устанавливают снегозадерживающие трубки.

Монтаж переходного мостика начинают с крепления к переходной платформе верхних кронштейнов. Расстояние между кронштейнами определяется инструкцией. Кронштейны к платформе фиксируют болтами с гайками и шайбами. Нижние кронштейны крепят в низ волны металлочерепицы к обрешетке на расстоянии равном расстоянию между верхними кронштейнами. Верхние и нижние кронштейны соединяют между собой болтовым соединением. Платформу мостика поворачивают на нужный угол и окончательно фиксируют болтами и гайками.

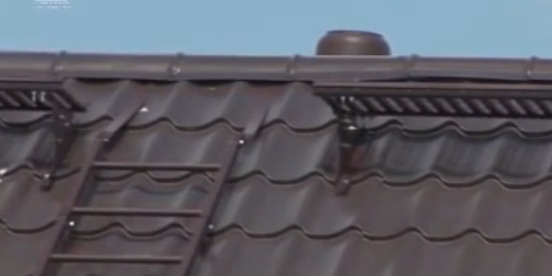

Монтаж лестницы на кровлю ведут от карниза к коньку. Каждую секцию лестницы монтируют при помощи четырех кронштейнов. Крепятся кронштейны в низ волны металлочерепицы. На стойки лестницы кронштейны фиксируют болтовым соединением. Между кровельным покрытием и кронштейнами устанавливают резиновые прокладки. Нижний край кровельной лестницы должен выступать за край листа на 10 см, а ступенька лестницы должна упираться в кронштейны. Для увеличения длины лестницу можно нарастить посекционно. Места соединения фиксируют болтами. На самую верхнюю секцию лестницы при помощи болтового соединения прикрепляют кронштейны под конек. Кронштейны под конек прикрепляют саморезами к верхним доскам обрешетки. После этого окончательно закрепляют планку конька.
