Столбчатый фундамент с ростверком
Столбчатый малозаглубленный фундамент может быть изготовлен :
- из кирпича;
- монолитного бетона.
Технология устройства:
- рытье ямы под столб;
- засыпка песчаной подушки толщиной в 50-60 см. Песок засыпают слоями, каждый слой увлажняют и уплотняют;
- укладка толя или рубероида. Рубероид нужен затем, чтобы цементное молочко из цементного раствора не уходило в песок;
- кладка кирпича с применением цементного раствора М50 или укладка бетона марки М200.
Столбы обычно сужают кверху.

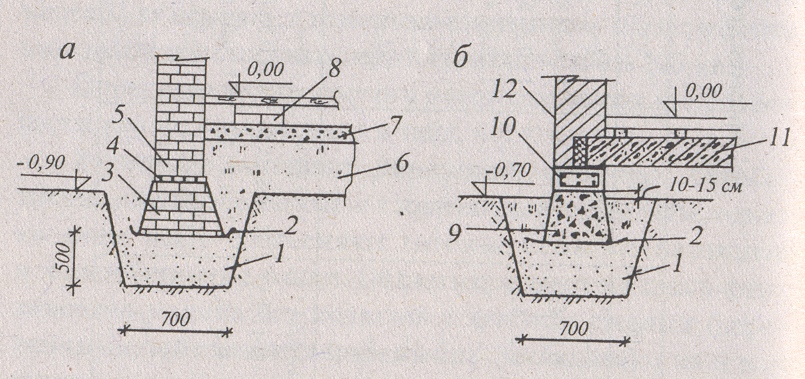

а – кирпичная кладка; б – монолитный бетон
1 – песчаная подушка; 2 – слой толя; 3- кирпичный столбчатый фундамент; 4 – оклеечная гидроизиляция; 5 -сборный железобетонный ростверк; 6 – насыпной уплотненный грунт; 7 – бетонная подготовка; 8 – кирпичный столбик; 9 – бетонный фундамент; 10 – жб монолитный пояс; 11 – жб плита перекрытия; 12 – плитный утеплитель
Для того, чтобы уменьшить давление на слабый грунт, столбчатые фундаменты из кирпича делают уступами высотой в два ряда кладки.
Для того чтобы нейтрализовать касательные силы морозного пучения, основание фундамента уширяют в виде площадки-анкера с арматурным каркасом. после устройства всех столбов необходимо проверить верхний обрез (монтажный горизонт). Для выравнивания верхушек можно использовать цементный раствор.

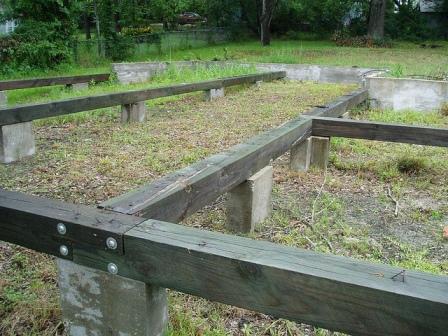

Для большей устойчивости столбчатого фундамента и предотвращения его смещения, между столбами устраивают ростверк. В домах из деревянного бруса ростверком может быть обвязка из бревен. Пространство между отмосткой и обвязкой заполняют забиркой.
В кирпичных домах опорной частью цоколя может служить железобетонный ростверк, который укладывается поверх столбов. В этом случае ростверк представляет собой перемычку, армированную пятью стержнями диаметром 10-12 мм, которую укладывают в слое бетона.
Выполняют ростверк и в виде рядовой перемычки, армированной 4—б арматурными стержнями диаметром 10—12 мм, уложенными по слою бетона толщиной70 мм. Высота перемычки должна составлять не менее 4 рядов кладки. Ростверк также выполняют в виде монолитной железобетонной рандбалки.
Столбчатые фундаменты могут быть изготовлены из типовых готовых бетонных блоков. Количество блоков будет зависеть от глубины заложения фундамента.

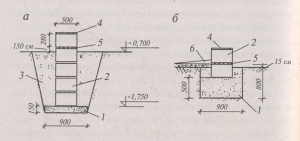

а – нормально заглубленный фундамент; б – малозаглубленный фундамент
1 – песчаная подушка; 2 -бетонный блок; 3 – обратная засыпка; 4 – цементная гидроизиляция; 5 – оклеечная гидроизиляция; 6 – бетонная отмостка
Яму под сборные столбчатые фундаменты копают с откосами и шириной больше ширины блока на 20-30 см для устройства песчаной подушки и засыпки. Для повышения устойчивости сборного фундамента, столбы также скрепляют ростверком из сборных железобетонных элементов или монолитного железобетона.

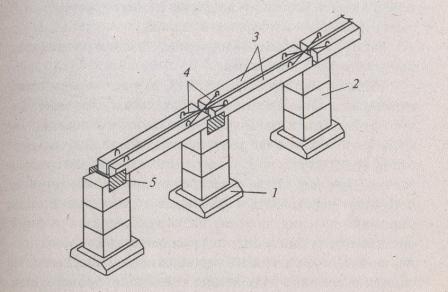

1 – блоки из ленточного фундамента; 2 – бетонные блоки; 3 – ростверк из жб перемычек; 4 – проволочная скрутка; 5 – армированный монолитный пояс
При строительстве на просадочных и насыпных грунтах обычных перемычек может быть недостаточно. В этом случае устраивают обвязку из монолитного железобетонного пояса. Делается это следующим образом. Монтажные петли связывают проволочной скруткой крест-накрест либо сваривают обрезки арматуры диаметром 8—10 мм. Поверху перемычек делают опалубку и слоем толщиной50 ммрасстилают слой цементного раствора М100. Затем устанавливают арматурный каркас и укладывают бетонную смесь М200. После выравнивания смеси поверхность бетона закрывают любым рулонным материалом для предохранения влаги. Когда бетон наберет прочность, можно приступать к устройству гидроизоляции и монтажу плит перекрытий.
