Опалубка для ленточного фундамента

Опалубку для ленточного фундамента условно можно разделить на три типа в зависимости от высоты самого фундамента.

Если высота фундамента не превышает200 мм, то опалубку для прямоугольного ленточного фундамент делают

Устройство опалубки ленточного фундамента высотой до 200 мм

 Рис 1

            Если высота ленточного фундамента более 200 мм, но не превышает 500 мм, опалубку делают из щитов (рис 2). Ширина фундамента фиксируется распорками, которые представляют собой бруски сечением 50x50 мм. С наружной стороны щит фиксируется при помощи устройства из прижимных досок , подкосов и колышков .

Опалубка ленточного фундамента высотой от 200 мм до 500 мм

Рис. 2

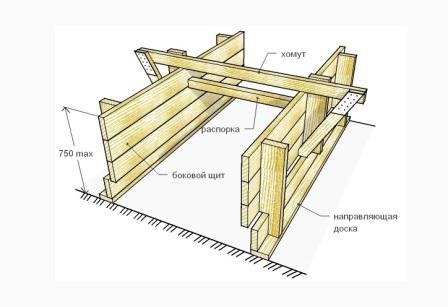

            Если высота ленточного фундамента составляет 500 –750 мм, то опалубку выполняют из щитов с хомутами из досок или металлических уголков (рис 3).

Устройство опалубки для ленточного фундамента высотой от 500 до 750 мм

Рис. 3

Монтаж опалубки для ленточного фундамента производится следующим образом. Устанавливают направляющие доски  и закрепляют их колышками, забиваемыми в грунт. Затем с одной стороны фундамента устанавливают щиты таким образом, чтобы плоскость щитов совпадала с кромкой доски. Щиты крепят раскосами в вертикальном положении. После чего устанавливают щиты с другой стороны фундамента. При этом необходимо строго соблюсти внутренние размеры фундамента. Щиты крепят распорками. После этого щиты закрепляют дополнительными хомутами через 0.5 –1 м, которые также не дадут опалубке раскрыться при заливке бетона.Снаружи щиты можно закреплять также подкосами, колышками или распорками, упирающимися в стены траншеи.

            Поскольку опалубка для ленточного фундамента является, по сути, формой для укладки бетонной смеси, она должна быть прочной и жесткой, чтобы обеспечить необходимую форму фундамента при заливке. Для изготовления опалубки применяют доски и щиты хвойных и лиственных пород дерева с уровнем влажности не более 22%, ДВП, ДСП, влагостойкую фанеру. Отклонения геометрии опалубки контролируются двухметровой рейкой и  не должны быть более2 мм, также не более2 мм допускаются щели в стыковых соединениях между щитами и досками.

            Для обеспечения оптимального температурно – влажностного режима внутреннюю поверхность опалубки выстилают полиэтиленовой пленкой, которая укладывается с небольшим напуском и крепится к доскам или щитам опалубки мебельным степлером.

            Гидроизоляция опалубки ленточного фундамента препятствует уходу влаги сквозь щели в опалубке и тем самым позволяет бетону набирать прочность в оптимальных температурно-влажностных условиях.
