Кладка бутового камня
Бутовой называют кладку из природного неотесанного камня. Бутовые камни, прекрасный декоративный материал, могут быть неправильной или постелистой формы. Камни, которые будут использоваться для бутовой кладки должны быть твердыми, жесткими и прочными. Фундаменты при кладке из рваного бута имеют ширину 0.6 м. Ступень бутового фундамента имеет высоту – 0.5м. Устройство бутового фундамента считается самым трудоемким по сравнению с возведением бутобетонного и бетонного фундаментов.
По способу возведения различают
Кладку под залив проводят в траншеях или опалубке. Постелистые крупные камни укладывают на грунт и осаживают кувалдой. Зазоры между камнями расщебенивают, то есть заполняют мелким камнем или щебнем. Затем на высоту камня заливают жидкий раствор. Последующие ряды укладываю в том же порядке. Уровнем через каждые три ряда проверяют горизонтальность кладки. Кладка под залив обладает небольшой прочностью поэтому применяется в основном при постройке одноэтажных зданий на непросадочных грунтах.
Кладку под лопату выполняют аналогично с кладкой камней правильной формы (кирпич), то есть слоями до 30 см. с перевязкой швов. Первый слой постелистых камней укладывают насухо большей постелью вниз с тщательной расщебенкой и осаживают трамбовкой. Пустоты между камнями заполняют жидким раствором. Прежде чем укладывать следующий ряд, в углах и пересечениях стен устанавливают маяки – большие постелистые камни. После этого натягивают причалку для укладки внутренней и наружной верст.
Для верстовых рядов подбирают постелистый камень примерно одинаковой толщины. Подготовленные камни вначале укладывают насухо, проверяя перевязку швов, затем приподнимают их и расстилают раствор слоем в 3 см. Затем укладывают камень окончательно, осаживая его молотком.
В верстовом ряду камни устанавливают поочередно то широкой, то узкой стороной. Этим обеспечивается перевязка со средней частью кладки. В смежных рядах над ложковыми камнями укладываются тычковые, следом над тычковыми – ложковые. Таким образом обеспечивается перевязка швов бутовой кладки аналогично цепной перевязке при кладке из кирпича. Также раскладывают камни в рядах при пересечении в углах стен.
а) – стены; б) – пересечения стен; в) – углы
Когда версты уложены, можно приступать к выполнению забутки. Забутку допускается делать из камней любых формы и размеров, плотно осаживая на постель трамбовкой или молотком, следя за тем, чтобы камни не соприкасались без раствора. При этом следует соблюдать правила перевязи чередуя ложки с тычками. Раствор подают лопатой и расстилают с излишком, чтобы при укладке камней он выдавливался в вертикальные швы между камнями.
После укладки забутки необходимо выполнить расщебенку кладки. Для этого мелкие камни и щебень молотком осаживают в раствор. При выравнивании поверхности уложенного ряда кладки раствор добавляют лишь в углубления между камнями. Все последующие ряды выкладывают в том же порядке.
В углах, а также в местах сопряжения стены и фундамента необходимо укладывать крупные, наиболее постелистые камни. При этом устройство вертикального шва между отдельными камнями обязательно. Не допускается непосредственное соприкосновение камней друг с другом без раствора.
Кладку под скобу выполняют таким же способом, как и кладку под лопату, только при укладке рядов используют камни одинаковой высоты. Камни подбирают с помощью специального шаблона (скобы). Такого вида кладку применяют в основном при возведении простенков и столбов.
Кладку с приколкой лицевой поверхности производят также как и кладку под лопату. Поверхность камней для лицевой версты предварительно скалывают кувалдой. Этот вид кладки обычно применяют при возведении столбов подвалов и стен.
Кладка с применением виброуплотнения обладает прочностью на 25-40% больше прочности кладки под лопату. Первый ряд камней укладывается насухо, пустоты заполняют щебнем или мелким камнем и расстилают раствор. Толщина слоя раствора –около 5 см. Площадочным вибратором раствор уплотняют до тех пор, пока кладка вбирает раствор. Следующий ряд укладывают аналогично способу кладки под лопату. Поверх второго ряда расстилают слой раствора и вновь уплотняют вибратором. Такую кладку необходимо выполнять либо в опалубке, либо ( в плотных грунтах) враспор со стенками траншей.

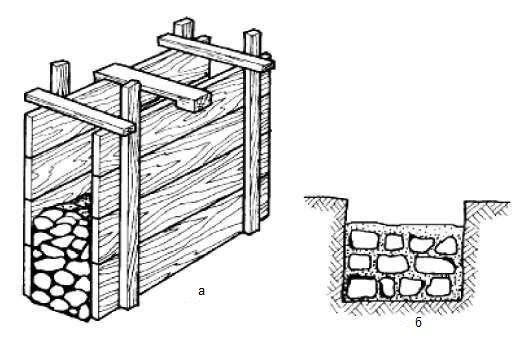

а) – в опалубке; б) – в забутке
Циклопическая кладка применяется для создания декоративной поверхности. Саму кладку выполняют способом под лопату, а для лицевой поверхности кладки применяют специально подобранные камни, располагая их в вертикальных рядах так, чтобы создать рисунок из швов между ними. Эти швы можно делать как выпуклыми так и с расшивкой.
Швы рекомендуется делать толщиной 2-3 мм, и тщательно их разделывать. Необходимо соблюдать одинаковую толщину шва по всей кладке. Нужно предусмотреть перевязку на ширину 10-12 см в каждом третьем ряду кладки.
Комбинированная кладка. Кладка из природного бутового камня может быть скомбинирована с кладкой из кирпича или бетонной стеной. При этом каменная кладка должна быть перевязана с кирпичной посредством связующих рядов – кирпичей перевязки. Перевязку следует делать через каждые 4-6 рядов кирпичной кладки. Для большей прочности бетонную или кирпичную стену можно соединить с каменной кладкой при помощи арматуры. Такая кладка может служить хорошим архитектурным решением при возведении цоколя здания.
