Как утеплить фундамент
Прежде чем решить, как утеплить фундамент, вспомним некоторые сведения о грунтах. В частности, о таких свойствах грунта, как пучинистость.
Влажные глинистые грунты, пески пылеватые и мелкие, промерзая в зимний период, увеличиваются в объеме, вследствие чего происходит подъем (выпучивание) грунта в пределах глубины его промерзания.
Решение вопроса как утеплить фундамент в отношении ленточных малозаглубленных фундаментов имеет целью отдалить от фундамента промерзающий грунт, уменьшить глубину промерзания грунта и тем самым сократить величину зимнего подъема грунта. Если грунт слабопучинистый, то утепление фундамента имеет целью снизить теплопотери через фундамент в зимний период.
В соответствии с пунктом 2.29 СНиП 2.02.01-83 и пунктом 12.2.5 СП 50-101-2004 Глубину заложения наружных фундаментов допускается назначать независимо от расчетной глубины промерзания, если:
…
предусмотрены специальные теплотехнические мероприятия, исключающие промерзание грунтов.
При этом следует учитывать, что мероприятия, предлагаемые в данной статье, подходят для районов, где средняя годовая температура наружного воздуха выше нуля градусов по Цельсию или величина индекса мороза менее 90000 градусо-часов. То есть это практически вся европейская часть России.
Как утеплить фундамент на пучинистых грунтах
Самый распространенный отечественный утеплитель – экструдированный пенополистирол «Пеноплэкс».
ПЕНОПЛЭКС® – теплоизоляционные плиты из вспененного экструзионного пенополистирола, отвечающие требованиям ТУ 5767-006-56925804-2007.

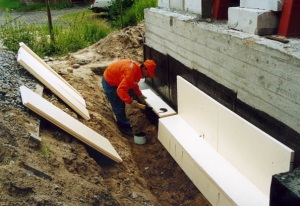

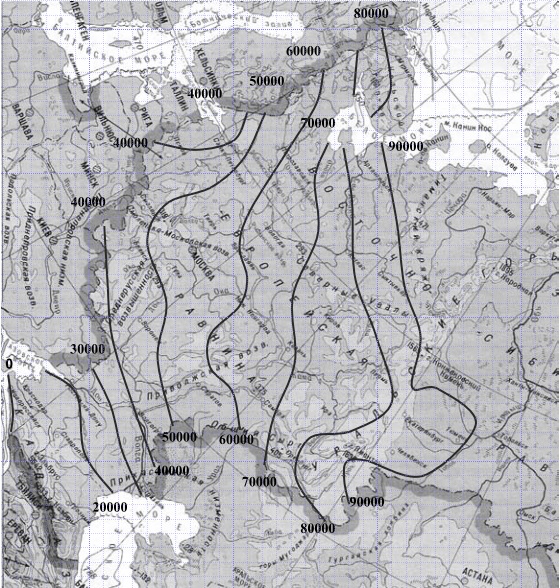

Решение вопроса как утеплить фундамент заключается в сочетании вертикального и горизонтального утепления фундамента дома с предупреждением образования мостиков холода. Ширина и толщина утеплителя определяется по таблицам стандарта организации СТО 36554501-012-2008, исходя из индекса мороза (ИМ), который характеризует количество дней на данной территории с отрицательной температурой и величину отрицательных температур в градусо-часах.
Схемы утепления будут отличаться в зависимости от режима эксплуатации дома. Рассмотрим четыре таких режима.
Как утеплить фундамент. Схема для зданий, отапливаемых в зимний период и неутепленными полами по грунту
Вертикальное утепление фундамента слоем «Пеноплэкса» в пять сантиметров влечет за собой сокращение теплопотерь на 20%. Горизонтальное утепление основания фундамента и прилежащего грунта не столь значительно влияет на снижение теплопотерь, но играет значительную роль в предупреждении промерзания подлежащих грунтов под фундаментом. Схема утепления показана на рисунке 1.
Ширина и толщина утеплителя представлены в таблице 1.
Таблица 1
Расчетные параметры плит ПЕНОПЛЭКС для постоянно отапливаемых зданий без теплоизоляции пола на пучинистых грунтах | |||||
ИМ, град.-ч | толщина вертикальной теплоизоляции, достаточная (обусловленная толщиной материала ) см | Горизонтальная теплоизоляция вдоль стен | Горизонтальная теплоизоляция на углах | ||
ширина, м | Толщина вертикальной теплоизоляции (обусловленная толщиной материала ), см | длина утолщенных участков по углам здания, м | толщина горизонтальной теплоизоляции (обусловленная толщиной материала ), см | ||
20000 | 2,8 (3) | 0,0 | 0,0 | 6 | 0,0 |
30000 | 3,9 (4) | 0,3 | 0,9 (2) | 0,0 | 2,5 (3) |
40000 | 4,8 (5) | 0,3 | 4,0 | 1,2 | 5,3 (6) |
50000 | 6,0 | 0,6 | 6,1 (8) | 1,2 | 7,5 (8) |
60000 | 7,4 (8) | 0,9 | 7,6 (8) | 1,5 | 9,2 (10) |
70000 | 8,6 (10) | 1,2 | 9,1 (10) | 2,0 | 10,7 (12) |
80000 | 10,2 (12) | 1,5 | 10,5 (12) | 2,5 | 12,1 (13) |
90000 | 11,6 (12) | 1,8 | 11,9 (12) | 3,0 | 13,5 (14) |
Как утеплить фундамент. Схема утепления здания постоянно отапливаемого зимой с теплоизоляцией плавающего пола от подлежащего грунта

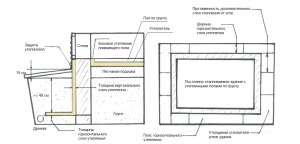

Схема утепления представлена на рисунке 2.
Если дом в холодное время отапливается постоянно, и полы имеют теплоизоляцию от подлежащего грунта, ширина и толщина утеплителя рассчитываются по таблице 2.
Таблица 2
Расчетные параметры плит ПЕНОПЛЭКС для постоянно отапливаемых зданий с теплоизоляцией пола на пучинистых грунтах | |||||
ИМ, град.-ч | толщина вертикальной теплоизоляции, достаточная (обусловленная толщиной материала ) см | Горизонтальная теплоизоляция вдоль стен | Горизонтальная теплоизоляция на углах | ||
ширина, м | Толщина горизонтальной теплоизоляции (обусловленная толщиной материала ), см | длина утолщенных участков по углам здания, м | толщина горизонтальной теплоизоляции (обусловленная толщиной материала), см | ||
<35000 | 8,4 (10) | 0,0 | 0,0 | 0,0 | 0,0 |
0,0 | 0,0 | 0,0 | |||
35000 | 9,1 (10) | 0,3 | 1,8 (2) | 1,2 | 2,5 (3) |
40000 | 9,8 (10) | 0,3 | 3,9 (4)*** | 1,2 | 5,4 (6) |
0,6 | 3,2(4)*** | 4,4 (5) | |||
50000 | 11,2 (12) | 0,6 | 5,6 (6) | 1,5 | 7,8 (8) |
0,9 | 4,9 (5) | 6,9 (8) | |||
60000 | 12,6 (12) | 0,9 | 7,4 (8) | 2,0 | 11,0 (12) |
1,2 | 6,3 (7) | 9,5 (10) | |||
70000 | 14,0 | 1,2 | 9,1 (10) | 2,5 | 13,7 (14) |
1,5 (1,8) | 8,1 (10) | 12,1 (13) | |||
80000 | 15,4 (16) | 1,5 | 11,2 (12) | 3,0 | 16,8 (18) |
1,8 | 10,2 (12) | 15,2 (16) | |||
90000 | 16,8 (18) | 1,8 | 13,3 (2) | 3,5 | 20,0 |
Как видно из таблицы, в этом случае достаточная толщина вертикальной теплоизоляции будет больше, чем в первом приведенном примере.
Как утеплить фундамент. Схема утепления здания неотапливаемого зимой на пучинистых грунтах

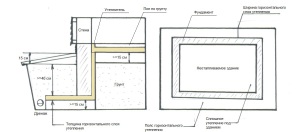

Эта схема больше всего подходит для дач, которые эксплуатируются летом и консервируются на зиму. В этом случае стоит задача снизить промерзание грунта подлежащего под фундаментом. Схема приведена на рисунке 3. Как видно из рисунка сам фундамент не утепляется, а утепляется грунт под ним, чтобы исключить мостики холода. В данном случае увеличивать толщину горизонтального пояса утепления не требуется.
Параметры утеплителя приведены в таблице 3.
Таблица 3
Параметры утепления фундаментов неотапливаемых или периодически отапливаемых зданий на пучинистых грунтах
(по таблице №2 СТО 36554501-012-2008)
ИМ, град.-ч | СГТВ, °С | Толщина горизонтальной теплоизоляции (обусловленная толщиной материала), см | Ширина горизонтальной теплоизоляции, выступающей за пределы фундамента , м |
10000 | 4,5 | 3,5 (4) | 1,00 |
6,0 | 3,5 (4) | ||
20000 | 3,0 | 4,9 (5) | 1,41 |
4,5 | 4,6 (5) | ||
6,0 | 4,2 (5) | ||
30000 | 1,5 | 10,2 (12) | 1,73 |
3,0 | 8,1 (10) | ||
4,5 | 6,7 (8) | ||
6,0 | 5,3 (6) | ||
40000 | 0,0 | 15,8 (16) | 2,00 |
1,5 | 13,7 (15) | ||
3,0 | 11,6 (12) | ||
4,5 | 9,1 (10) | ||
6,0 | 7,0 (8) | ||
50000 | 0,0 | 19,6 (20) | 2,23 |
1,5 | 17,5 (18) | ||
3,0 | 14,7 (15) | ||
4,5 | 11,6 (12) | ||
6,0 | 9,1 (10) | ||
60000 | 0,0 | 23,5 (24) | 2,45 |
1,5 | 21,4 (22) | ||
3,0 | 17,9 (18) | ||
4,5 | 14,4 (15) | ||
70000 | 0,0 | 27,7 (28) | 2,64 |
1,5 | 25,2 (26) | ||
3,0 | 21,4 (22) | ||
4,5 | 17,5 (18) | ||
80000 | 0,0 | 32,2 (33) | 2,83 |
1,5 | 29,1 (30) | ||
90000 | 0,0 | 36,8 (38) | 3.00 |
Схема утепления фундамента здания с переменным режимом отопления на пучинистых грунтах

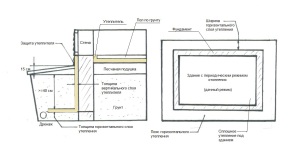

Данная схема (рисунок 4)используется для утепления фундамента домов, которые периодически эксплуатируются и зимой. Допустим, бОльшую часть времени дом стоит без отопления, а во время приездов на выходные протапливается. В данном случае применяется комбинированная схема. Утепляется сам фундамент во избежание теплопотерь во время отопления и утепляется подлежащий грунт для снижения промерзания в то время, когда дом стоит без отопления.
Толщина и ширина слоя теплоизоляции берется из таблицы 3.
