Облегченная кирпичная кладка

Кладку стен с облегченной конструкцией наружных стен выполняют с целью снижения массы здания и, соответственно, уменьшения нагрузки на фундамент. При этом осуществляется экономия кирпича, так как часть камней заменяется различными засыпками или легким бетоном.
Облегченная кирпичная кладка выполняется с расшивкой швов с фасада. В таких местах как обрез цоколя и подоконные участки, верхние два ряда выкладывают сплошной кирпичной кладкой. Это необходимо для защиты от увлажнения.

Облегченная пустотная кладка с утеплителем

При облегченной пустотной кладке с утеплителем

Выкладка угла пустотной облегченной кирпичной кладки

Угол начинается с укладки двух трехчетверок. Стены связывают между собой тычковым рядом кирпичей через каждые пять рядов. Кирпичные связи можно заменить армированием стальными прутами сечением 8 мм с шагом в 50 см. Концы прутков лучше согнуть под прямым углом, причем они не должны доходить до конца наружных поверхностей примерно на 50 см.
Воздушный зазор между стенками заполняют по ходу кладки пенополистироловыми щитами или иным утеплителем. Материал размещается в несколько слоев между стенками и фиксируется с помощью анкеров, которые закладываются в швы кирпичной кладки несущей стены. для предотвращения образования конденсата необходим паробарьер в утеплителе.

Пустотная облегченная кирпичная кладка

Облегченная кирпично-бетонная анкерная кладка

Облегченная кирпично-бетонная анкерная кладка состоит из двух стен толщиной полкирпича и легкого бетона, укладываемого между ними. Например, теплый бетон с объемным весом около 600 кг/м3 готовят из 1части цемента, 6частей суглинка (или пескок с супесью) и 12 частей опилок. Сухой засыпкой может служить сухая земля, сухой песок, легкие сухие измельченные суглинки, мелкий шлак.

Облегченная кирпично-бетонная анкерная кладка

1-наружная верста; 2-анкеры из тычков кирпича; 3-легкий бетон; 4-внутренная верста

Стены связывают тычковыми рядами (диафрагмами), которые заходят в бетон на полкирпича и расположены через каждые три-пять ложковых рядов кладки. Диафрагмы можно размещать как в одной плоскости, так и в шахматном порядке.
Таким образом, схема укладки будет следующей:

1. Начинают кладку с тычкового ряда, с двух трехчетверок.
2. Выкладывают наружную версту стены на высоту два ложковых ряда. выкладывают внутреннюю версту на высоту два ложковых ряда.
3. Заполняют промежуток между стенами легким бетоном.
4. Выкладывают 1-3 ложковых ряда.
5. Выкладывают тычковый ряд.
6. Далее процесс кладки продолжается в той же последовательности.

Вместо сплошных тычковых рядов связь между стенами можно осуществлять отдельными кирпичами, которые укладываются тычком не реже чем через два кирпича по длине и не реже чем через два кирпича по высоте.
Такой пример показан на рисунке

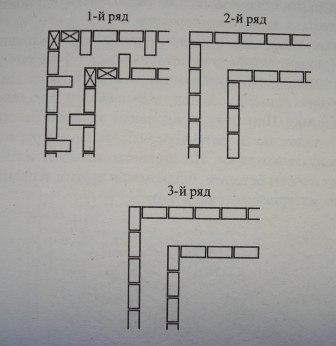

Выкладка угла облегченной кирпично-бетонной кладки

Глухие части стен связывают через два-три метра сплошными вертикальными диафрагмами толщиной в полкирпича.

Кладка с трехрядными диафрагмами

В индивидуальном малоэтажном строительстве довольно широкое применение получили кладки с трехрядными диафрагмами. При этом продольные кирпичные стенки через 5 рядов по высоте перевязывают диафрагмой из 3 горизонтальных рядов. Промежуток между стенами заполняют теплоизолирующим материалом, например шлаком или легким бетоном.

Облегченная кирпичная кладка с трехрядными диафрагмами

1-легкий бетон; 2-растворная стяжка; 3-участок сплошной кладки; 4-диафрагмы из трех рядов кладки

В углах кладка с трехрядными диафрагмами выполняется сплошной. Это повышает прочность и устойчивость стен. Укладку начинают с угла с трехчетвертки в наружной версте. Затем выкладывают 3 первых ряда сплошной кладки с однорядной системой перевязки.

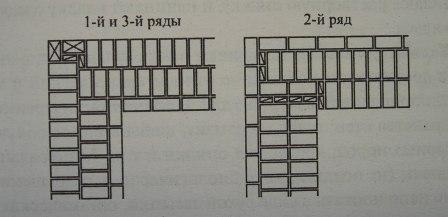

Выкладка прямого угла стены с трехрядными диафрагмами 1-2-3 ряды

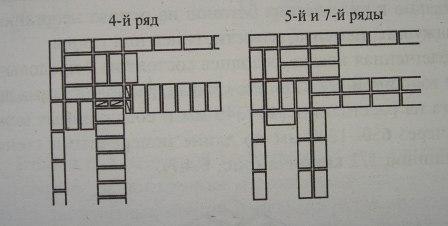

Выкладка прямого угла стены с трехрядными с диафрагмами 4-5-7 ряды

Выкладка прямого угла стены с трехрядными диаграммами 6 ряд

Далее укладываются (также по однорядной системе перевязки) наружная верста (4-7 рядов) толщиной в полкирпича и внутренняя верста толщиной в кирпич, в пространство между ними помещается утеплитель, поверх которого расстилают растворную стяжку и выполняют кладку следующего яруса.

Облегченная колодцевая кладка

Конструкция облегченной колодцевой кладки состоит из двух продольных стенок толщиной в полкирпича, которые расположены друг от друга на расстоянии 140-340 мм и соединены между собой через 650-1200 мм по длине поперечными стенками толщиной полкирпича.

Колодцевая кирпичная кладка

1-диафрагма из тычковых кирпичей; 2-колодцы. заполненные утеплителем

Углы и места примыкания стен делают утолщенными внутри.
Порядок колодцевой кладки:

•   угол кладки начинают с наружной и внутренней верст;
• в углах и местах расположения внутренних вертикальных перегородок кирпичи укладывают тычками;
• продольные стенки укладывают ложковым рядом;
• укладку второго ряда наружной и внутренней верст осуществляют ложками;
• укладку поперечных стен колодцев – тычками;
• поперечные стены с продольными перевязывают через один ряд по высоте;
• после возведения четырех-пяти рядов колодцы заполняют теплопроводным и легким материалом, например,        керамзитом, щебнем, песком;
• в завершение делают сплошную кладку в три ряда с армирующей сеткой в самом последнем.

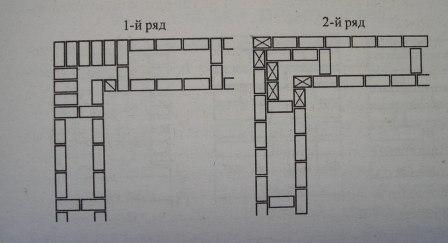

Выкладка прямго угла облегченной кирпичной колодцевой кладки

Чтобы термоизолирующая засыпка не осела, ее укладывают слоями толщиной 10-15 см, уплотняя каждый слой послйным трамбованием и поливая раствором по высоте через каждые 30-50 см.
Для того чтобы предупредить усадку утеплителя, через каждые 30-60 см по высоте устраивают горизонтальные перемычки:

1. тычковыми рядами.(Рис.1)
2. растворными диафрагмами с анкерами из круглой (диаметр 6-8 мм) или полосовой (1.5*20 мм) стали, покрытой антикоррозийными составами (цементное молоко, битум).(Рис.2)

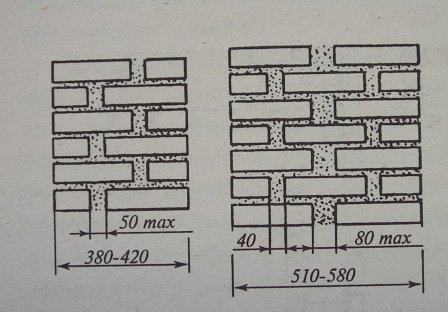

Рис.1 Поперечные стенки с уширенными вертикальными швами

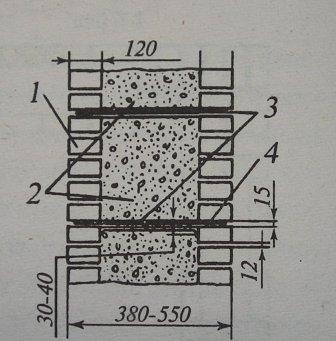

Рис.2 Растворные армированные диафрагмы

1-продольные стенки; 2-засыпка; 3-раствор; 4-арматура

Во втором случае благодаря жесткости контура кладки термоизолирующую засыпку можно выполнить сразу же после возведения стенок на высоту пяти рядов, т.е. такими ярусами, в уровне которых устраивают противоосадочные растворные диафрагмы. При этом сухую засыпку необходимо предохранять от намокания.
