Элементы кирпичной кладки

Для того, чтобы научиться профессиональной кладке, необходимо понимать, что означает каждый из элементов кирпичной кладки.

Правильный камень имеет шесть граней:

 – постель – наибольшая грань, на которую кирпич кладут плашмя;

 – ложок – длинная боковая грань;

 – тычок – короткая боковая грань.

Соответственно, ложковым рядом называют ряд, который вдоль стены уложен длинной гранью, а тычковым, если ряд короткой гранью. Пересечения граней образуют ребра или усенки.

            Еще один элемент кирпичной кладки – верста.

            Забутка – ряд кладки, уложенный между верстами.

Элементы кирпичной кладки

            Толщина стены укладывается кратной целому кирпичу или полкирпича, т.е. стены можно выкладывать толщиной в 1, 1.5, 2 кирпича. Внутренние перегородки можно выкладывать в полкирпича или четвертькирпича.

            Промежутки между отдельными кирпичами в кладке называют швами. Швы бывают горизонтальными (или постелью), вертикальными продольными, если они расположены вдоль стены и вертикальными поперечными – поперек стены.

            Горизонтальный шов устраивают между слоями кладки, вертикальный продольный – между рядами в слое кладки, вертикальный поперечный – между камнями в рядах кладки.

            В зависимости от способа разделки швов кладка и швы различаются следующим образом:

в пустошовку – способ расшивки швов, который используется в том случае, если планируется дальнейшее оштукатуривание. Раствор на 1-1.5 смне доводят до вертикальной поверхности и тем самым обеспечивают лучшее сцепление штукатурки со стеной;

в полношовку – способ, при котором швы заполняют до поверхности стены;

в подрезку – способ расшивки, при котором излишек раствора подрезается кельмой вровень с поверхностью стены.

            Швам можно придать любую форму. Кроме улучшения внешнего вида это придает раствору долговечность за счет его дополнительного уплотнения при заглаживании.

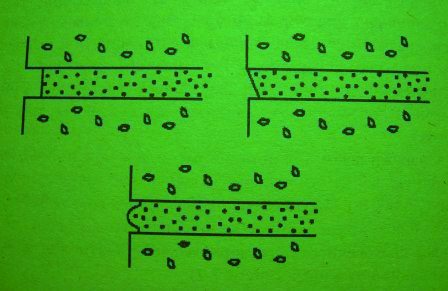

Рекомендуемая расшивка швов

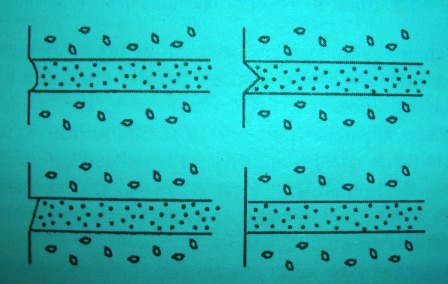

Швы, не обеспечивающие защиту кладки

            Существуют определенные нормы толщины швов кирпичной кладки. Средняя толщина швов при различных видах кладки должна составлять:

• горизонтальный шов в пределах этажа –12 мм;
• вертикальный шов –10 мм;
• вертикальный шов в простенках под штукатурку допускается15 мм;
• горизонтальный шов в облегченной кладке –12 мм;
• горизонтальный шов на уровне армированных диафрагм из раствора –15 мм;
• горизонтальный и вертикальный шов при кладке из природных камней правильной формы – не более15 мм.

            При кладке перемычек, простенков и столбов все швы должны быть заполнены раствором.

            Стены выложенные из кирпича бывают простыми (глухими) и сложными ( с различными архитектурными элементами).

К архитектурным элементам относятся:

• напуск – элемент кирпичной кладки, когда ее очередной ряд укладывают  с выступом на лицевую поверхность. Ширина напуска допускается не более1/3 длины кирпича в каждом ряду;
• карниз – заканчивает верх стены и образуется в результате кладки нескольких рядов напуском (выступом). Предназначен для защиты стены здания от нагрева солнцем, косого дождя, а также для отвода воды, стекающей с крыши;
• обрез – отступ от лицевой части кладки. Делают при уменьшении толщины стены в верхних этажах зданий или при переходе от цоколя дома к стене. Ряд кладки перед обрезом должен быть тычковым;
• уступ – элемент кладки, который смещен относительно основной плоскости стены по вертикали;
• пилястры – элементы кирпичной кладки в виде столбов прямоугольной формы, которые выступают из общей лицевой плоскости стены, выкладываются в перевязку с нею;
• борозды – углубления в стене, которые предназначены для размещения скрытой электрической проводки и трубопроводов;
• ниши – углубления в стене, которые предназначены для устройства встроенных шкафов, электрических устройств;
• простенок – участок кладки между двумя соседними проемами для окон или дверей. Простенки укладываются в виде простых прямоугольных столбов или столбов с четвертями, в которые потом крепятся дверные и оконные блоки;
• штрабы – элемент кирпичной кладки, который устраивается в местах временного перерыва кладочных работ. Кладку следует прерывать таким образом, чтобы при возобновлении работ была обеспечена надежная связь между новой и ранее выполненной кладкой.

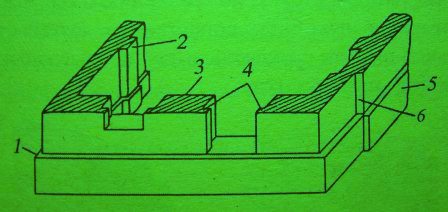

 1- обрез; 2 – пилястры; 3 – простено; 4 – четверть; 5 – цоколь; 6 – уступ кладки

Штрабы, вертикальная и убежная

а – вертикальная; б – убежная

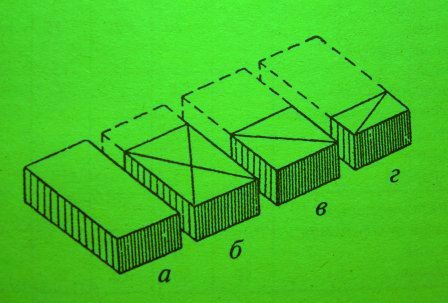

Как отдельные элементы кирпичной кладки можно назвать неполномерный кирпич – трехчетвертку, половинку и четвертку, который используют для перевязки швов.

Элементы кирпичной кладки, неполномерный кирпич
