Схема водяного теплого пола

Схема водяного теплого полаВодяной теплый пол это система отопления, где основным нагревательным элементом являются гибкие трубы, по которым циркулирует горячая вода. Горячая вода в систему может подаваться как от центрального отопления, так и от газового котла.


Укладка водяных труб может производиться как по бетонному основанию пола, так и по деревянному с применением бетонной стяжки или без нее.

Схема водяного теплого пола на бетонном основании

Схема водяного теплого пола по бетонному основанию

Рис.1.1
Схема водяного теплого пола по бетонному основанию
Схема водяного теплого пола

Рис 1.2

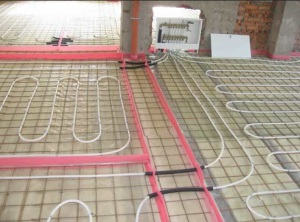

Устройство теплого водяного пола по бетонному основанию

Основание очищается от грязи и мусора. Заливается выравнивающий слой. Это могут быть самовыравнивающиеся смеси или та же цементная стяжка. Сверху укладывается гидроизоляция в виде полиэтиленовой пленки толщиной 100 мкр. Различные фирмы специализирующиеся на производстве и монтаже систем отопления, например REHAU, предлагают специальные гидроизоляционные материалы собственного производства.

Затем укладывается теплоизоляция. Теплоизоляция представляет собой плиты пенополистирола толщиной не менее 3 см. В специализированных магазинах можно приобрести такие плиты уже размеченные под укладку водяных труб. Поверх слоя теплоизоляции укладывается армирующая сетка, которая предназначена для жесткого крепления водяных труб. К армирующей сетке крепятся полипропиленовые или металлопластиковые водяные трубы. Внешний диаметр трубы 16-18 мм.

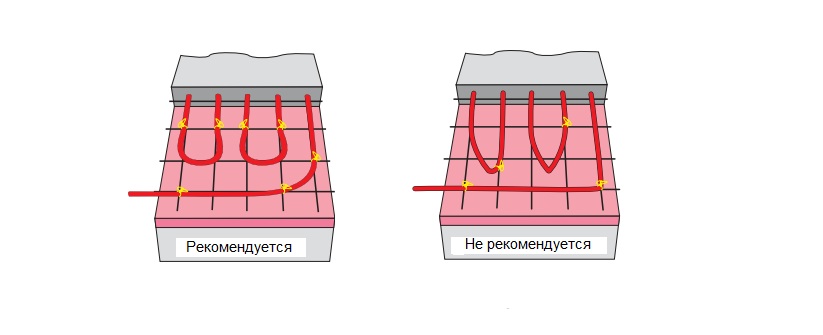

В процессе укладки водяной трубы важно соблюдать правильный диаметр контура. (см. Рис 1.3)

Схема водяного теплого пола

Рис. 1.3

После укладки труб, контур подключают к распределительному коллектору и проводят опрессовку системы. После проверки системы, можно приступать к заливке бетонной стяжки. Лучше всего использовать смесь цемента, песка и пластификатора, при добавлении которого улучшается качество стяжки и снижается вероятность появления усадочных трещин. Толщина стяжки 10 см. После высыхания стяжки, обычно это составляет порядка четырех недель, можно приступать к укладке напольного покрытия.

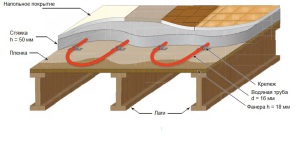

Схема водяного теплого пола по деревянному основанию с применением цементной стяжки

Схема водяного теплого пола

Рис. 2.1 Схема водяного теплого пола по деревянному основанию с применением бетонной стяжки
Схема водяного теплого пола

Рис. 2.2

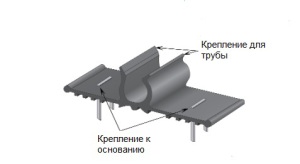

Контур водяного теплого пола можно укладывать по деревянному основанию без применения армирующей сетки. В этом случае крепление труб к плитам фанеры или ДСП производится при помощи специальных клипс. (см. Рис. 2.3). Гидроизоляция растягивается поверх деревянного основания. Толщина стяжки должна составлять не менее 5 см.

Схема водяного теплого пола

Рис.2.3



 Схема водяного теплого полаВидео-курс, который по шагам показывают всю технологию по устройству теплых полов с водяным теплоносителем, электрический теплый пол. Технологии теплые стены и плинтусное отопление.В курсе имеются все необходимые программы для расчетов и проектирования для различных систем. Фото и видеоматериалы монтажных работ.
[urlspan]Подробнее о курсе можно прочитать здесь[/urlspan]

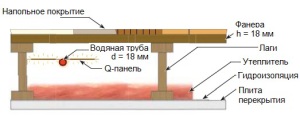

Схема водяного теплого пола по деревянному основанию без стяжки

Схема водяного теплого пола

Рис. 3.1. Схема водяного теплого пола по деревянному основанию без стяжки
Схема водяного теплого пола

Рис. 3.2

Такая система укладки водяного пола используется в тех помещениях, где нет возможности устроить цементно-песчаную стяжку.

В данном случае крепление водяных труб производится при помощи специальных Q-панелей. Q-панель это алюминиевая пластина со специальным профилем, который позволяет жестко закрепить водяную трубу. также благодаря Q-панели осуществляется более эффективная теплопередача. Вначале на чистое ровное основание укладывается гидроизоляция (полиэтиленовая пленка 100 мкм). Между лагами укладывается утеплитель. Затем к лагам крепятся Q-панели, в которые укладываются водяные трубы. На лаги крепится фанера. Толщина фанеры выбирается в зависимости от напольного покрытия, но не менее 18 мм.

В качестве напольного покрытия можно использовать любой материал – линолеум, плитку, ламинат, паркет, ковролин.

Схемы и порядок укладки водяного теплого пола

Для того, чтобы наиболее полно использовать производительность системы, при укладке труб используйте основное руководящее правило: наибольшие потери тепла будут в районе окон и в районе входа/выхода из помещения. Поэтому схема укладки водяного пола должна быть такой, чтобы обеспечить в этих областях приток более теплой воды.

 Схема водяного теплого пола Схема водяного теплого пола Схема водяного теплого пола



Порядок укладки

 Схема водяного теплого полаКоллектор устанавливается на уровне примерно1 м. от уровня пола
 Схема водяного теплого полаЧерез равные интервалы к стене крепятся патрубки для выпуска водяных труб
 Схема водяного теплого полаЧерез патрубки протягиваются водяные трубы. Отрезок трубы со стороны, предназначенной для подсоединения к коллектору, оставьте с запасом
 Схема водяного теплого полаПодсоедините концы подающих водяных труб через металлические вентили к  коллектору при помощи компрессионного фитинга
 Схема водяного теплого полаУложите водяные трубы по намеченному контуру. Не забывайте, что петли трубы должны закругляться по дуге
 Схема водяного теплого полаПрикрепите трубы к армирующей сетке
 Схема водяного теплого полаПодсоедините концы возвратных труб к коллектору. Проведите испытание системы под давлением. Контролируйте изменение давления при помощи манометра

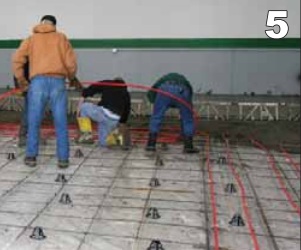

 Схема водяного теплого полаЕсли испытания прошли успешно, можно заливать стяжку
