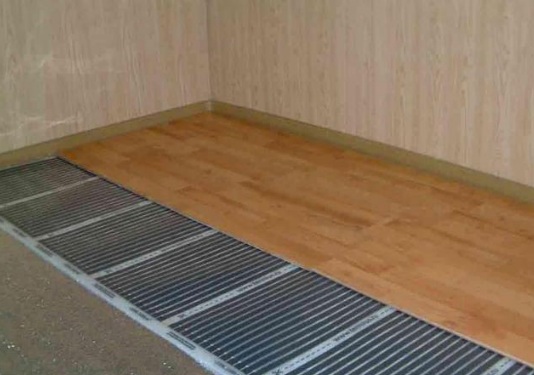

Инфракрасный теплый пол – спланированный комфорт
Инфракрасный (ИК) теплый пол — еще один тип обогревателя, который принципиально отличается от привычных для нас нагревательных элементов, поскольку работает на излучение в длинноволновой части ИК диапазона – около 90% от всей выделяемой мощности. Принципиальное отличие заключается в том, что сначала нагреваются предметы: пол, мебель, а после этого уже от них воздух.
Эффективность инфракрасного теплого пола за счет принципа действия
Использование керамических обогревателей, работающих по тому же принципу, уже показало более высокую энергоэффективность по сравнению с привычными приборами. Точно так же инфракрасный пол имеет более высокую теплоотдачу на единицу потребляемой мощности по сравнению с кабельными или водяными теплыми полами.
В качестве нагревательных элементов наибольшее распространение получили графитовые нанотрубки, запрессованные между двумя слоями прочной полимерной пленки. Такое устройство обеспечивает гибкость, прочность на разрыв и защиту от влажности при минимальной толщине. Полотно имеет толщину не более 2 мм, ширину от 0,5 до 1 м, длину до 10 м. Такие параметры не только не «забирают» полезный объем, но и обеспечивают простоту монтажа.
Однако полотно – только часть инфракрасного пола. В комплект входят датчик и терморегулятор, то есть, соблюден принцип автоматизации обогрева.
Нюансы подготовки к монтажу инфракрасного теплого пола
В качестве основания может выступать ровная твердая поверхность из любого материала: бетон, дерево. Ограничений по использованию какого-либо финишного напольного покрытия нет, если не считать максимально допустимых температур для самого покрытия. Например, для ПВХ линолеума это 26-28 °C, но ведь для этого и существует терморегулятор.
Использование линолеума и ковролина требует установки защитного слоя над нагревательной пленкой, его выполняют из фанеры или ДСП. Монтаж чаще всего выполняют «сухим» способом, хотя есть технология установки в «мокрую» стяжку под плитку.
Существуют определенные ограничения по укладке. Недопустимо укладывать полосы ИК пленки внахлест, только параллельно друг к другу. Необходимо предварительно знать расстановку мебели, особенно корпусной, так как под ней класть нагревательные элементы нельзя (да и не нужно). Если такой пол служит дополнительной системой обогрева, то его надо монтировать на расстоянии от основного источника тепла, это же относится и к другим вспомогательным отопительным приборам.
Принципы монтажных работ инфракрасного теплого пола
После того как определяют участок монтажа и его площадь, рассчитывают количество пленочного обогревателя и его суммарную потребляемую мощность (удельная всегда маркируется на самой пленке). В зависимости от этого показателя, решают вопрос о подключении к электросети. Может оказаться, что потребуется вести отдельный кабель от распределительной коробки. В это же время определяют место размещения терморегулятора. Только после его установки можно приступать к монтажу инфракрасного теплого пола.
На подготовленную поверхность укладывают слой полиэтиленовой пленки внахлест – это гидроизоляция от паров влаги со стороны перекрытия. Затем идет слой отражательного материала – никакой металлической фольги, только металлизированный лавсан или пенопропилен! Скрепляют полосы материала строительным скотчем.
Пользуясь инструкцией производителя, нарезают пленочный обогреватель в соответствии со схемой укладки. Раскладывают полосы контактами в сторону терморегулятора и закрепляют скотчем. Определяют место для датчика температуры – рядом с нагревательным элементом и недалеко от терморегулятора. Делают под него углубление, он не должен выступать над поверхностью пленки. Подключают контакты пленки к проводам и изолируют все места соединений. По параллельной схеме подключают каждую полосу к терморегулятору, а его самого подсоединяют к сети. Подключают датчик, делают пробное включение. Если все в норме, то можно приступать к финишной отделке пола.
Инфракрасный теплый пол – уже не роскошь, а относительно доступный способ для глобального утепления жилья, уют и комфорт которого невозможен без тепла.
Конструкция инфракрасного теплого пола
Схема подключения инфракрасного теплого пола
